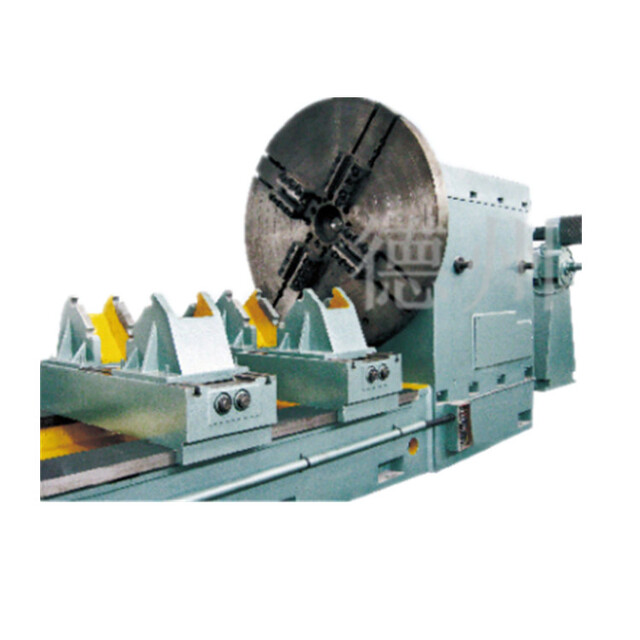

TS21100型重型深孔钻镗床
机床用途：
♦可完成大直径重型零件的钻、镗和套料加工。
加工工艺：
♦加工时工件低速旋转，刀具高速旋转并进给。
♦钻孔时采用BTA内排屑的工艺方式。
♦镗孔时采用镗杆内供切削液向前（床头端）排切削液，排切屑的工艺方式。
♦套料采用外排屑的工艺方式，需配备专用套料刀具、刀杆和专用工装夹具。
♦根据加工的需要，机床配有钻（镗）杆箱，刀具可旋转并进给。
主要技术参数
工作范围
钻孔直径范围——————————————————————————Φ60～Φ180mm
镗孔最大直径——————————————————————————Φ1000mm
套料直径范围——————————————————————————Φ150～Φ500mm
镗孔最大深度——————————————————————————1-20m（每一米一种规格）
卡盘夹持直径范围————————————————————————Φ270～Φ2000mm
主轴部分
主轴中心高———————————————————————————1250mm
床头箱前端锥孔—————————————————————————Φ120
床头箱主轴前端锥孔———————————————————————Φ140 1:20
床头箱主轴转速范围———————————————————————1～190r/min ；3档无级
进给部分
进给速度范围——————————————————————————5-500mm/min;无级
托板快速移动速度————————————————————————2m/min
电机部分
主电机功率———————————————————————————75kW
液压泵电机功率—————————————————————————1.5kW
快速移动电机功率————————————————————————7.5 kW
进给电机功率——————————————————————————11kW
冷却泵电机功率—————————————————————————11kW+5.5kWx4（5组）
其他部分
导轨宽度————————————————————————————1600mm
冷却系统额定压力————————————————————————2.5MPa
冷却系统流量——————————————————————————100、200、300、400、700L/min
液压系统额定工作压力——————————————————————6.3MPa
授油器承受最大轴向力——————————————————————68kN
授油器对工件的最大顶紧力————————————————————20 kN
钻杆箱部分（选配）
钻杆箱前端锥孔—————————————————————————Φ120
钻杆箱主轴前端锥孔———————————————————————Φ140 1:20
钻杆箱主轴转速范围———————————————————————16～270r/min ；12级
钻杆箱电机功率—————————————————————————45KW
